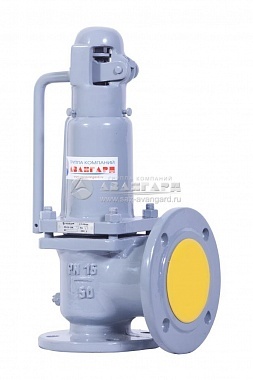

Клапан предохранительный 17с28нж  Практически в каждой отрасли промышленности используются различные резервуары, емкости, котлы и другое оборудование, содержащее или использующее жидкие или газообразные среды, транспортируемые по трубопроводам. Одной из проблем, которые могут возникнуть при эксплуатации этих трубопроводов и оборудования, является необходимость сброса избыточного давления для недопущения аварийных ситуаций. Именно для этого предназначен клапан 17с28нж. Материалы предохранительного клапана Корпус, колпак и крышка клапана 17с28нж изготовлены методом литья из конструкционной нелегированной стали 25Л ГОСТ 977. Шток, седло и диск – из высоколегированной, коррозионностойкой и жаропрочной стали 20Х13 ГОСТ 5632, устойчивой к воздействию слабоагрессивных сред. Уплотнение в затворе – «металл по металлу», пружина клапана изготовлена из рессорно-пружинной конструкционной стали 50ХФА ГОСТ 14959. Основные технические характеристики Выпускается клапан номинальным диаметром 50 и 80 мм. Изделие соответствует следующим параметрам: - расчетное давление на входе 1,6 мПа;
- расчетное давление на выходе 0,6 мПа;
- настройки пружины (пределы давлений) – 0,5–1,5; 1,5–3,5; 3,5–7; 7–10; 10–16 атм.;
- условия эксплуатации (температурный диапазон) – от 60 градусов мороза до +40 градусов;
- рабочая среда (температурный диапазон) от -40 до +425 градусов;
- транспортируемые среды – жидкости и газы, не реагирующие с материалами деталей (вода, пар, воздух);
- присоединение: колпаком вверх фланцевое, штуцерное; согласно ГОСТ 12815-80 исп.1 ряд 2;
- масса клапана ДУ-50 18 кг, ДУ-80 28 кг;
- клапан не герметичен по отношению к внешней среде, допустимые протечки в затворе составляют для воздуха 5 куб. см/мин., для жидкости 1 куб. см/мин.
Конструкция клапана предусматривает возможность принудительного (ручного) открытия, что может быть целесообразно в случае примерзания или прилипания диска в связи со сложными условиями окружающей среды. Назначение и эксплуатационные показатели клапана 17с28нж Клапан 17с28нж применяется для защиты оборудования, использующего любые вещества, не агрессивные к материалам устройства, от сверхнормативного роста давления в подающих трубопроводах. В случае его срабатывания давление нормализуется путем выброса в окружающую среду или отводящий рукав некоторого количества транспортируемого вещества. По достижении показателей нормы клапан закрывается автоматически. Основные эксплуатационные характеристики предохранительного клапана: - консервация 36 месяцев;
- гарантийный срок 12 месяцев;
- срок эксплуатации 11 лет;
- количество циклов на отказ 150.
|
